歐科變頻器在自動變頻恒壓供水系統上的應用
歐科變頻器在自動變頻恒壓供水系統上的應用
自動變頻恒壓供水系統介紹
供水系統是國民生產生活中不可缺少的重要一環。傳統供水方式占地面積大，水質易污染，基建投資多，而最主要的缺點是水壓不能保持恒定，導致部分設備不能正常工作。變頻調速技術是一種新型成熟的交流電機無極調速技術，它以其獨特優良的控制性能被廣泛應用于速度控制領域，特別是供水行業中。由于安全生產和供水質量的特殊需要，對恒壓供水壓力有著嚴格的要求，因而變頻調速技術得到了更加深入的應用。恒壓供水方式技術先進，水壓恒定、操作方便、運行可靠、節約電能、自動化程度高。
自動變頻恒壓供水系統應用現場工藝要求：
自動變頻恒壓供水系統以管網水壓 (或用戶用水流量)為設定參數，通過微機控制變頻器的輸出頻率從而自動調節水泵電機的轉速，實現管網水壓的閉環調節 (PID)，使供水系統自動恒穩于設定的壓力值：即用水量增加時，頻率升高，水泵轉速加快，供水量相應增大；用水量減少時，頻率降低，水泵轉速減慢，供水量亦相應減小，這樣就保證了供水效率用戶對水壓和水量的要求，同時達到了提高供水品質和供水效率的目的，“用多少水，供多少水”。
利用產品的何種功能解決此應用要求：
自動變頻恒壓供水系統對水泵電機實行無級調速，依據用水量及水壓變化通過微機檢測、運算，自動改變水泵轉速保持水壓恒定以滿足用水要求，是目前最先進，合理的節能供水系統。與傳統的水塔、高位水箱、氣壓罐等供水方式比較，不論是投資、運行的經濟性、還是系統的穩定性、可靠性、自動化程度等方面都具有優勢：
（1）高效節能。與傳統供水方式相比變頻恒壓供水能節能30%-60%。
（2）占地面積小，投入少，效率高。
（3）配置靈活，自動化程度高，功能齊全，靈活可靠。
（4）運行合理，由于一天內的平均轉速下降，軸上的平均扭矩和磨損減少，水泵的壽命將大為提高。
（5）由于能對水泵實現軟停和軟起，并可消除水錘效應（水錘效應：直接起動和停機時，液體動能的急劇變大，導致對管網的極大沖擊，有很大破壞力）。
（6）操作簡便，省時省力。
解決該現場問題，主要用到我們歐科產品P10,PID控制組和P14供水功能組，通過遠傳壓力表檢測管道壓力，根據管道壓力值的反饋情況，變頻器自動做出調整，調整運行頻率。

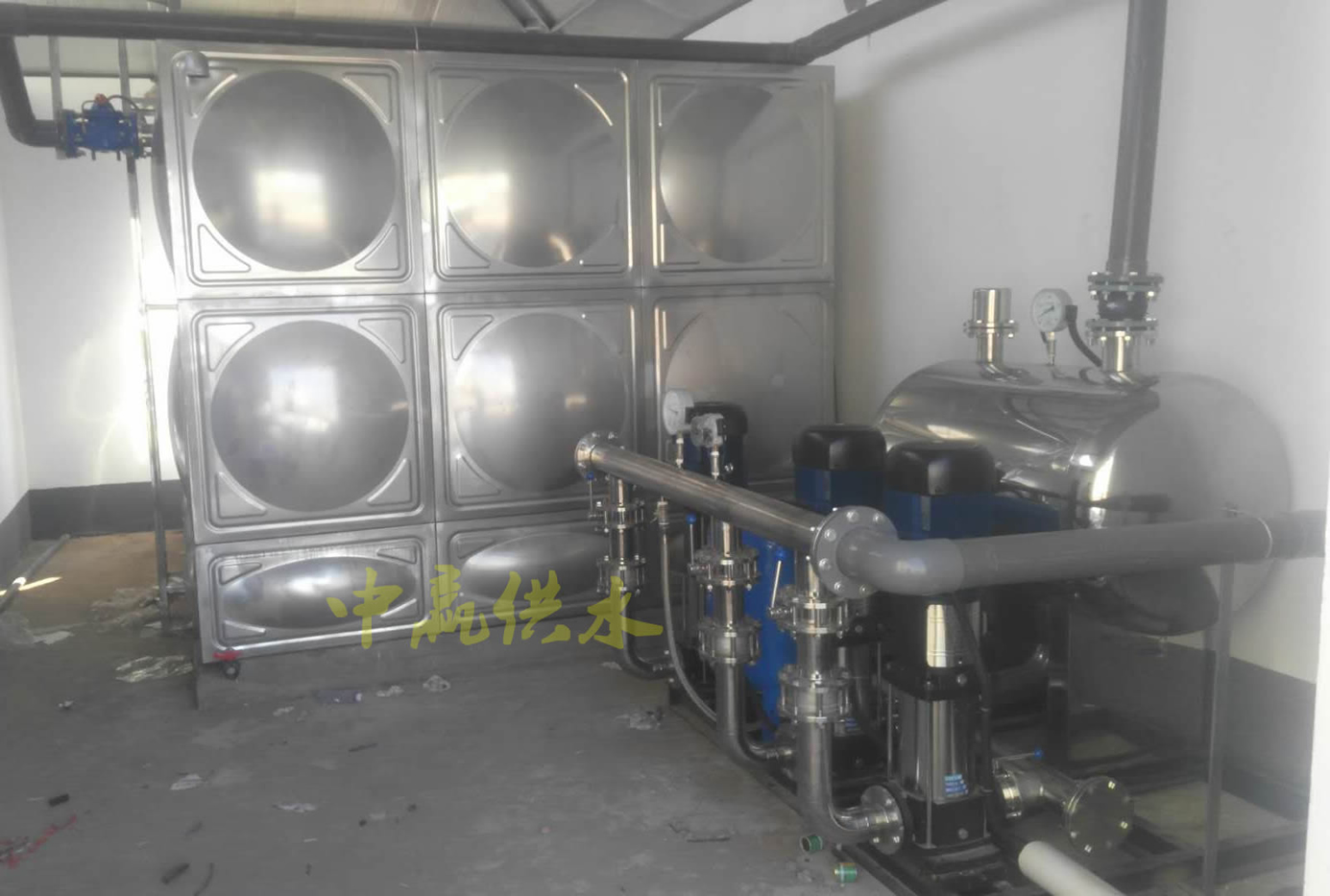

電氣接線圖，參數設置（附現場變頻器實物圖）：
遠傳壓力表三根線接變頻器端子臺的+10v，AI1和GND，
參數設置如下，先將P01.15=1，恢復出廠值，然后將P01.03=5,設置為PID控制設定
P10 PID控制組， P10.00=0, P10.01=百分比 P10.02=0
P14 供水功能組， P14.00=1, P14.01=10, P14.02=2, P14.03=5, P14.04=2
